La pendiente de una tubería de desagüe no puede resumirse en “siempre 2 %”. En España, el CTE DB-HS 5 dimensiona los ramales colectores según diámetro, unidades de desagüe y pendientes contempladas del 1 %, 2 % o 4 %, mientras establece condiciones específicas para otros tramos; por ejemplo, los colectores colgados deben tener al menos un 1 % y los enterrados, al menos un 2 %. El porcentaje correcto depende de qué parte de la red estás diseñando.
Cómo leer una pendiente: un 1 % significa 1 cm de caída por cada metro horizontal; 2 % son 2 cm por metro y 4 % son 4 cm por metro. No confundas porcentaje con grados.
Qué dice el CTE sobre las pendientes
El Documento Básico HS 5 de Salubridad regula la evacuación de aguas en edificios. Para ramales colectores entre aparatos y bajante, su tabla de dimensionado combina número de unidades de desagüe, diámetro y pendientes del 1 %, 2 % y 4 %. Para colectores colgados fija un mínimo del 1 %, y para colectores enterrados un mínimo del 2 %.
Puedes consultar el documento vigente en el portal oficial del Código Técnico de la Edificación. En una obra nueva o reforma relevante, el dimensionado debe revisarse con el proyecto y la normativa aplicable, no con una regla aislada de internet.
| Pendiente | Caída por metro | Ejemplo en 3 m |
|---|---|---|
| 1 % | 1 cm | 3 cm |
| 2 % | 2 cm | 6 cm |
| 4 % | 4 cm | 12 cm |
Por qué no conviene dar una cifra única
Una tubería de lavabo de pocos metros no se dimensiona igual que un colector enterrado que recibe varias bajantes. El diámetro, la longitud, el caudal probable, el número de aparatos y el tipo de tramo cambian la capacidad de evacuación. Además, el CTE establece diámetros mínimos y unidades de desagüe para los aparatos.
¿Más pendiente siempre evacua mejor?
No debe interpretarse así. La red debe proyectarse dentro de los criterios de dimensionado y ejecución. Una inclinación improvisada puede generar problemas de encaje, pérdida de altura disponible, sifonados o uniones forzadas. El objetivo es que agua y sólidos se transporten correctamente, no crear la mayor caída posible.
Cómo calcular la caída necesaria
- Mide la longitud horizontal real del tramo.
- Identifica qué tipo de conducción es y qué aparatos recibe.
- Determina la pendiente de proyecto según CTE y dimensionado.
- Multiplica longitud por porcentaje: 4 m al 2 % requieren 8 cm de diferencia de cota.
- Marca cota de inicio y final antes de fijar soportes.
- Comprueba la pendiente con nivel adecuado a lo largo del recorrido.
- Revisa que no existan contrapendientes entre soportes.
Ejemplo práctico: 2 % en un tramo de 2,5 metros
Una pendiente del 2 % equivale a 0,02 m de caída por metro. En 2,5 m, la diferencia de altura es 2,5 × 0,02 = 0,05 m, es decir, 5 cm. Esa cuenta solo convierte la pendiente; no demuestra que el 2 % sea el valor correcto para ese tramo concreto.
Contrapendientes: el problema que sí debes evitar

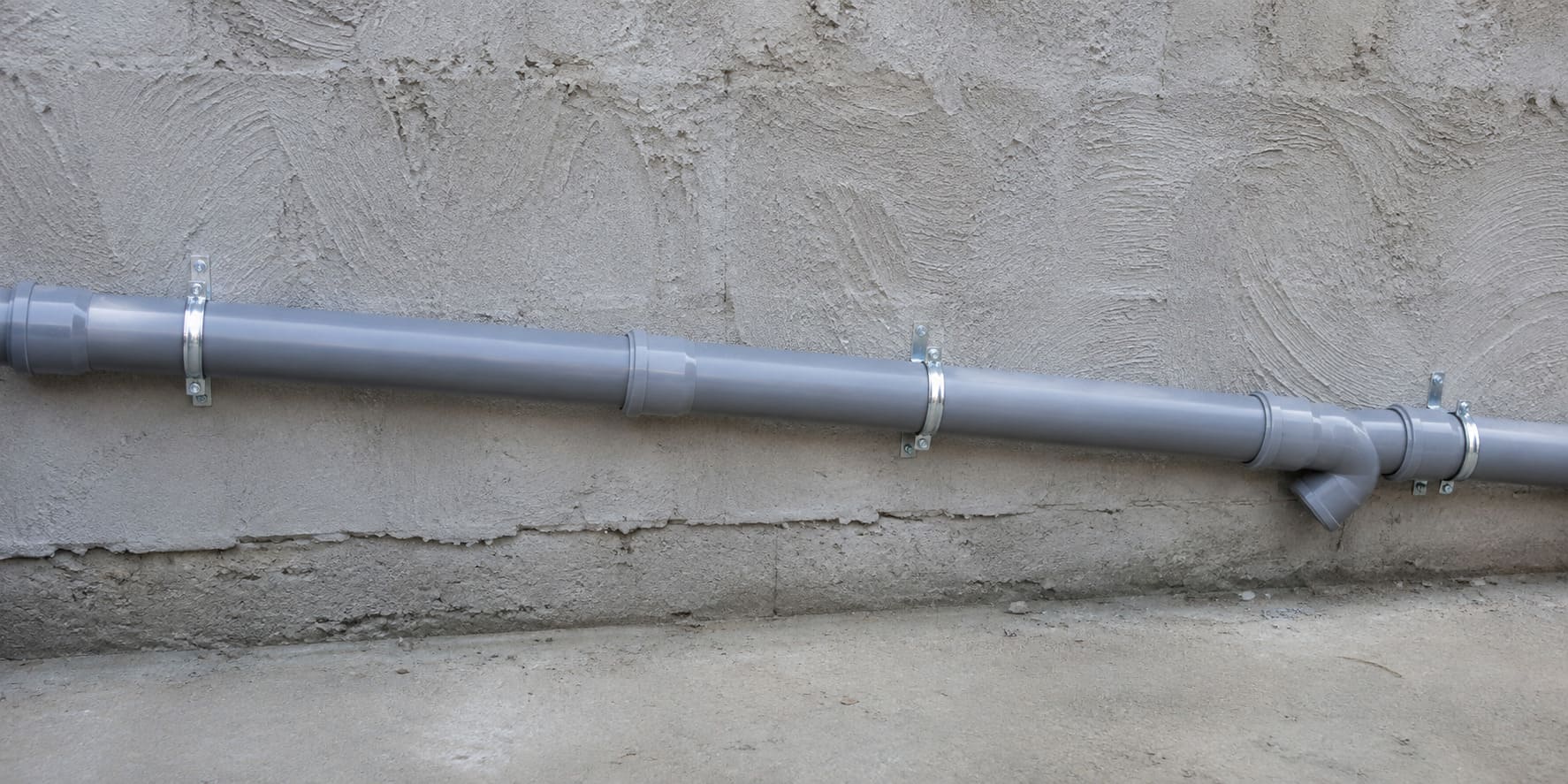

Una tubería puede tener una caída media correcta y, aun así, formar una “panza” entre dos soportes. Allí se queda agua y se acumulan residuos. Por eso no basta con medir inicio y final: hay que verificar el recorrido completo y una sujeción adecuada.
El diámetro trabaja junto con la pendiente
Reducir diámetro para ganar espacio o mantener un tubo demasiado pequeño no se compensa simplemente inclinándolo más. El CTE dimensiona la evacuación con ambos factores y con las unidades de desagüe. Para reconocer materiales y diámetros habituales, consulta tipos de tuberías, teniendo en cuenta que suministro y evacuación son redes distintas.
Errores frecuentes al instalar desagües
- Confundir 2 % con 2 grados.
- Medir solo los extremos y dejar una panza intermedia.
- Reducir el diámetro en el sentido del flujo.
- Forzar conexiones porque faltan centímetros de cota.
- Olvidar registros y accesibilidad para mantenimiento.
- Aplicar una pendiente “de memoria” sin saber qué tramo de la red es.
En una reforma con cambios de trazado, comprueba la normativa y las cotas antes de cerrar rozas, falsos techos o suelos. Corregir una pendiente después de revestir suele ser mucho más costoso que verificarla durante el montaje.
Preguntas frecuentes
¿Qué significa una pendiente del 2 %?
Que la tubería baja 2 cm por cada metro recorrido en horizontal.
¿El CTE usa 1 %, 2 % y 4 %?
Sí, aparecen como pendientes de dimensionado para ramales colectores; además, el documento fija mínimos específicos para colectores colgados y enterrados.
¿Puedo dar más pendiente para asegurarme?
No es un criterio suficiente. Debes respetar geometría, diámetros, ventilación, conexiones y el dimensionado global.
¿Qué herramienta ayuda a comprobarla?
Un nivel adecuado, convencional o digital, junto con mediciones de cota. En herramientas de fontanería puedes revisar útiles habituales.
La pendiente correcta nace del dimensionado
Usa los centímetros por metro como forma práctica de replanteo, pero determina antes el porcentaje aplicable al tramo. En evacuación, diámetro, caudal, longitud, ventilación y pendiente forman un sistema y no deben decidirse por separado.
