El diámetro de tubería de agua en una vivienda no es una única medida para toda la instalación. La acometida, el montante, la derivación a un cuarto húmedo y el ramal que alimenta un lavabo transportan caudales diferentes. En España, el CTE DB-HS 4 fija mínimos para derivaciones a aparatos y exige dimensionar los demás tramos según caudal, presión disponible, pérdidas de carga y simultaneidad.
No copies un diámetro de otra casa. Dos viviendas con los mismos baños pueden necesitar soluciones distintas por material, longitud, altura, presión de red y número de consumos simultáneos.
Qué mínimos recoge el CTE para aparatos domésticos
En su tabla de derivaciones a aparatos, el DB-HS 4 diferencia entre tubo de acero y tubo de cobre o plástico. Para estos últimos recoge, entre otros, mínimos de 12 mm para lavabo, bidé, ducha, inodoro con cisterna y fregadero doméstico; 20 mm para bañera y lavadora doméstica. Son mínimos de ramales de enlace, no una tabla que permita dimensionar toda la vivienda sin cálculo.
Consulta siempre la versión vigente en el portal oficial del Código Técnico de la Edificación, especialmente si vas a proyectar o reformar la red.
| Punto de consumo | Mínimo CTE en cobre/plástico | Observación |
|---|---|---|
| Lavabo | 12 mm | Ramal de enlace |
| Bidé | 12 mm | Ramal de enlace |
| Ducha | 12 mm | Ramal de enlace |
| Inodoro con cisterna | 12 mm | Ramal de enlace |
| Fregadero doméstico | 12 mm | Ramal de enlace |
| Bañera | 20 mm | Según tabla CTE |
| Lavadora doméstica | 20 mm | Según tabla CTE |
Por qué “16 mm para todo” no es una regla
En multicapa y PEX es muy común hablar de diámetros exteriores comerciales como 16, 20, 25 o 32 mm, pero el paso interior cambia con el espesor de pared y el sistema. Además, una derivación corta a un aparato no tiene las mismas pérdidas que una línea larga que alimenta varios consumos.
El material cambia la equivalencia útil

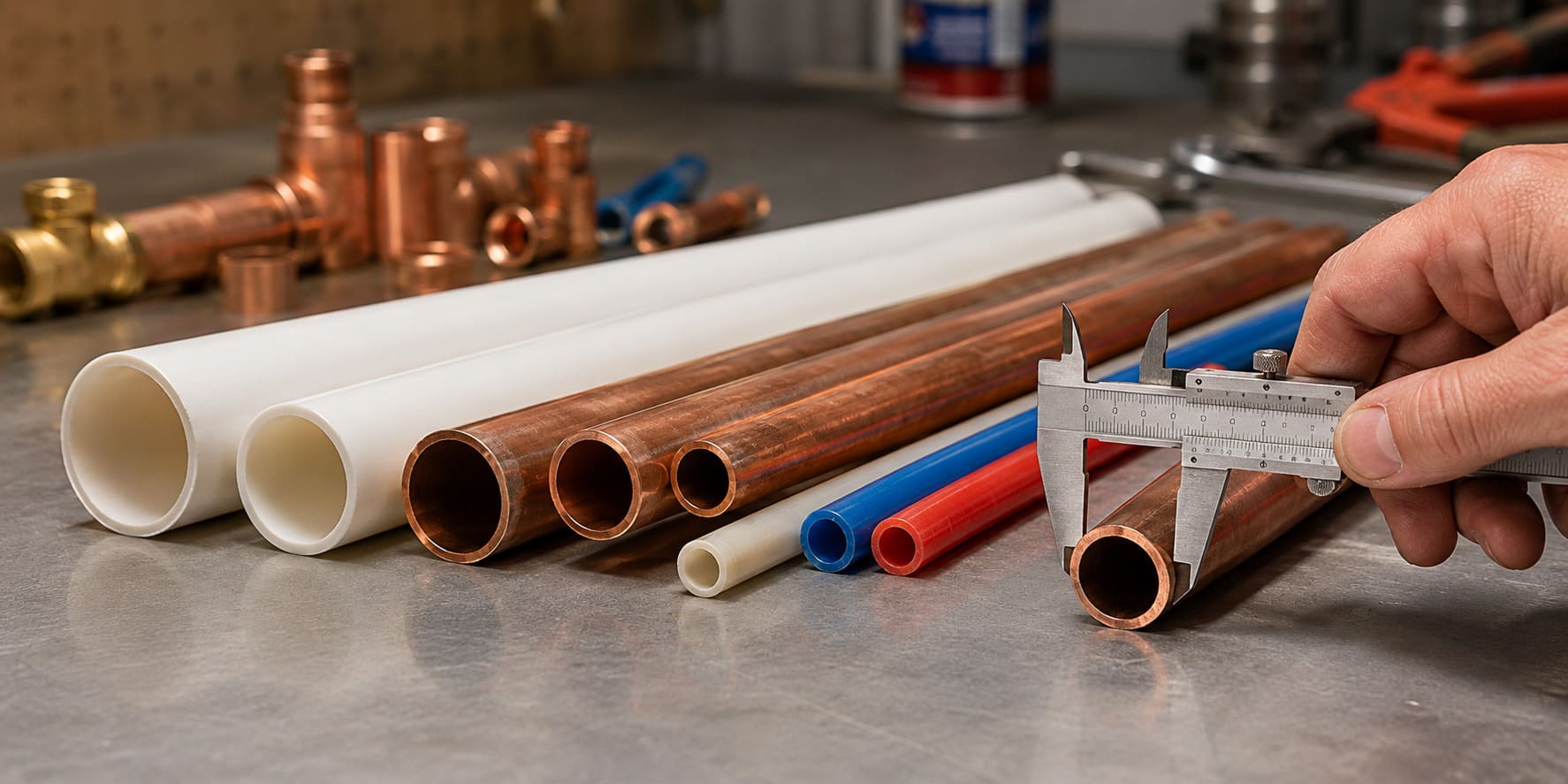

Cobre, PEX, multicapa, PP-R y otros materiales se designan de forma diferente. Dos tubos con el mismo diámetro exterior pueden tener diámetros interiores distintos. Por eso no debes sustituir una medida por otra basándote solo en una cifra impresa.
La guía sobre tipos de tuberías para agua ayuda a comparar materiales y sistemas de unión.
Qué factores se usan para dimensionar
- Caudal instantáneo de cada aparato.
- Probabilidad de uso simultáneo.
- Longitud real y accesorios del recorrido.
- Presión disponible en el punto de suministro.
- Diferencia de altura entre entrada y consumo.
- Pérdidas de carga en válvulas, filtros y equipos.
- Velocidad admisible del agua y ruido.
Una tubería demasiado pequeña
Aumenta la velocidad y las pérdidas de carga. El síntoma típico es que un grifo funciona aceptablemente solo, pero pierde mucho caudal cuando se abre otro punto. También pueden aparecer ruidos y mayor sensibilidad a filtros o accesorios restrictivos.
Una tubería demasiado grande tampoco se elige “por si acaso”
Sobredimensionar aumenta volumen de agua contenido, coste y espacio. En agua caliente puede alargar el tiempo hasta que llega ACS al punto de consumo y aumentar el agua que se enfría en el tramo después de cada uso. El objetivo es dimensionar, no maximizar.
Cómo plantear el cálculo de una vivienda
- Haz un esquema desde el suministro hasta cada aparato.
- Anota longitudes y diferencias de altura.
- Identifica material y dimensiones interiores reales.
- Asigna caudales a los puntos de consumo según normativa/proyecto.
- Aplica simultaneidad para cada tramo.
- Calcula pérdidas de carga y presión residual.
- Comprueba mínimos reglamentarios y recomendaciones del sistema de tuberías.
Ejemplo conceptual: por qué el diámetro va disminuyendo
Una línea principal puede transportar el consumo simultáneo de cocina y baños. Después de una derivación, cada ramal solo alimenta una parte de la demanda y puede dimensionarse de otra manera. No significa que siempre debas reducir en cada bifurcación, sino que cada tramo se calcula por el caudal que realmente debe conducir.
Diámetro y presión no son intercambiables
Poner un tubo mayor reduce ciertas pérdidas de carga, pero no crea presión de red. Si la presión disponible ya es insuficiente en la entrada, el problema requiere otro análisis. Y si el fallo está en un aireador obstruido, cambiar la tubería tampoco lo solucionará.
Errores frecuentes en reformas
- Elegir por el diámetro exterior sin mirar espesor.
- Reducir demasiado antes de una zona con varios consumos.
- Ignorar pérdidas en filtros, válvulas y calentadores.
- Mezclar tablas de acero con medidas de plástico.
- Copiar diámetros de una instalación con otra presión y longitud.
- Cerrar paredes antes de probar caudales y estanqueidad.
Para preparar el trabajo con herramientas adecuadas, consulta herramientas de fontanería.
En una reforma completa, el cálculo debe considerar toda la red. El diámetro de un único ramal puede parecer sencillo, pero la presión final depende de lo que ocurre en todos los tramos anteriores.
Preguntas frecuentes
¿Qué diámetro se usa para una ducha?
El CTE recoge 12 mm como mínimo para el ramal de enlace en cobre o plástico, pero la medida comercial concreta del sistema y el resto del trazado deben dimensionarse.
¿Multicapa de 16 mm equivale a cobre de 16 mm?
No necesariamente. Hay que comparar el diámetro interior, espesor, accesorios y características hidráulicas del sistema.
¿Una tubería más grande da más presión?
No genera presión; puede reducir pérdidas de carga. La presión disponible viene de la red o del sistema de impulsión.
¿Dónde hay más guías?
La categoría de Tuberías reúne artículos sobre materiales, presión y dimensionado.
Dimensiona cada tramo por la demanda que transporta
La medida correcta nace del cálculo conjunto de caudal, longitud, presión y material. Los mínimos del CTE son un punto de partida reglamentario para determinados ramales, no una receta para elegir toda la instalación de una vivienda.
